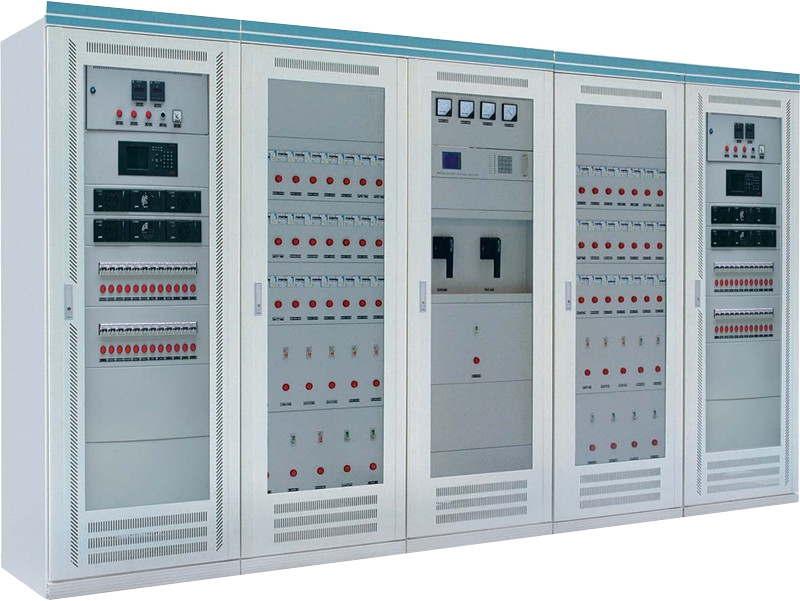

一、智能一體化電源系統
智能一體化電源系統由交流電源(AC) 、 直流電源(DC)、電力用交流不間斷電源 (UPS)或電力用逆變電源(INV)、通信用直流變換電源( DC/DC)等站用電源組合為一體，共享直流電源的蓄電池組，并采用一體化設計、 一體化配置、 一體化監控的電源系統組成。
1）系統特點
●網絡信息智能化：通過一體化監控，實現在一個平臺上對整個電站電源的交流電源系統、直流電源系統、逆變電源系統、通信電源系統進行統一監控，統一控制，通過統一的信息共享平臺，實現網絡信息智能化。
●設備設計一體化：電源設備間采用模塊化連接，可以有效避免電源的安全隱患；蓄電池一體化設計，避免了UPS及通信蓄電池維護不精細、故障不能及時發現的問題；電源共性隱患進行一體化管理，如統一防雷，統一數據處理。
●提高電源管理水平：一體化電源采用集中管理全站電源系統模式，提供電源的整體管理水平。由維護人員同時管理、維護全站電源，將各電源均納入統一的巡檢界面，便于對信息的進行綜合分析，及時發現事故隱患。
●一體化電源系統采用創新的電源總線概念，各類電源模塊(AC/DC、DC/DC)輸入、輸出、控制信號及微機監控裝盜接口統一定義，方便帶電熱插拔更換，便于客戶結構設計及系統擴容，真正實現一體化電源概念。
●一體化電源系統總監控完全實現對直流系統、通信電源系統、UPS系統、低壓配電交流系統等電源的分布式采集，監視，統一管理，具有IEC61850通信接口和GPS硬件對二、時功能；實現信息共享，通過電源智能一體化軟件平臺，使站用交直流電源成為一體化、開放式智能系統。
2）智能一體化電源系統工作原理
一體化系統是將直流電源、電力用交流不間斷電源 (UPS)和電力用逆變電源、通信用直流變換電源等裝置組合為一體，共享直流電源的蓄電池組，并統一監控的成套設備。由總監控單元統一狀態顯示和故障處理，并可根據蓄電池組的實際運行情況進行均充、浮充自動轉換，完全實現電池智能管理。
兩路市電經過自動切換裝置，形成交流電流系統，給UPS、整流模塊供電及其他交流負荷供電。整流模塊將輸入的交流電轉換成直流電，給蓄電池充電，同時給直流母線供電，形成直流電源系統，提供直流負荷電源，并且將USP的直流輸入端和DC/DC轉換電源的輸入端直接掛于直流母線端，輸出220VAC和48VDC分別給UPS電源負載和通訊電源負載供電。

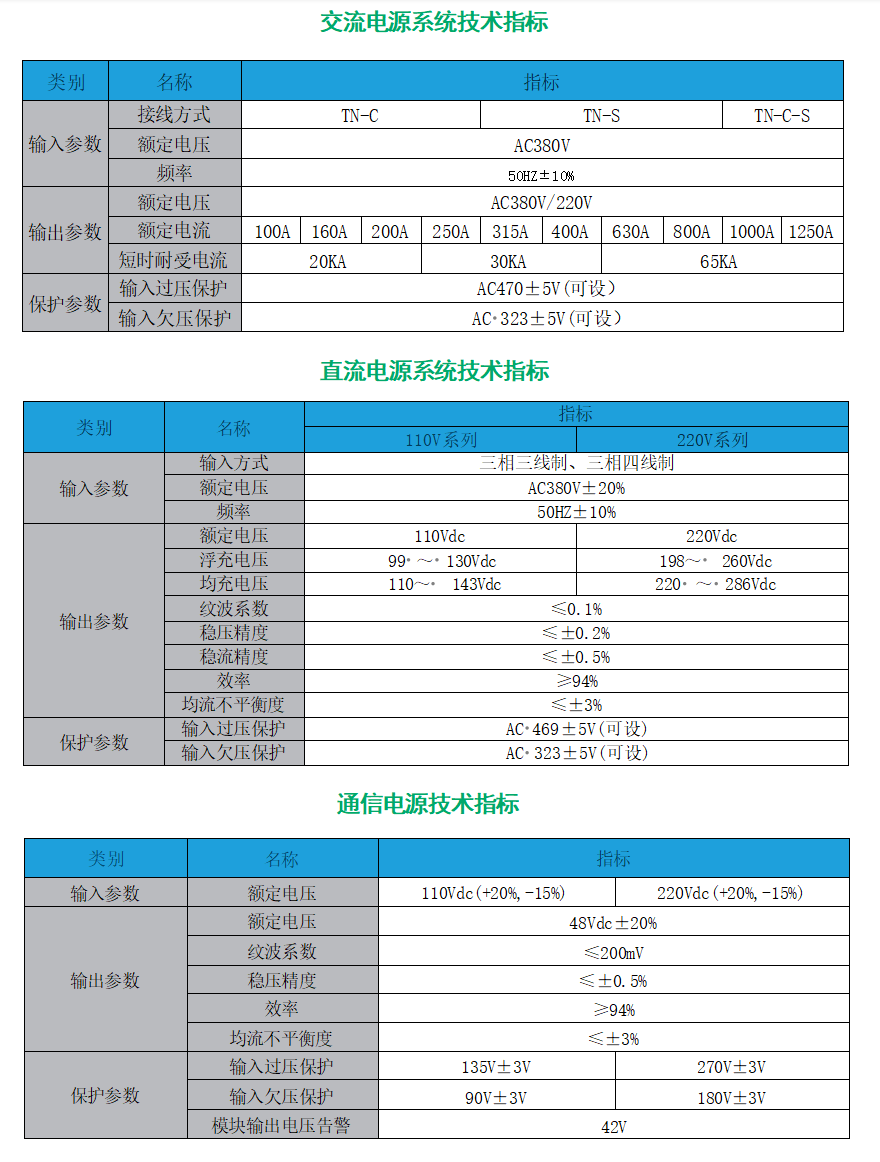

二、交流電源系統
1）系統特點
●可采用自動轉換開關ATS,帶機械電氣雙閉鎖功能，實現進線電源安全自動投切。
●可采用進線開關加母聯開關形式，進線與母聯間進行電氣/機械互鎖，實現進線投切可靠保護。
●每路電源輸出斷路器均具備過流跳閘、觸電保護、電源指示等功能。
●互投功能：當主電源失電，備用電源自動投入，保證不間斷供電，用戶可自主改變主供電源和備用電源，同時具備遠方遙控投切功能。
●自恢復功能：當主電源消失后又恢復，系統將自動恢復到主供電源供電。
●檢修狀態功能：可通過ATS開關，將開關置于“手動位置，方便檢修人員對系統進行檢修。
●采用一體化電源監控器，可監測進線電壓、進線電流、有功功率、頻率等電氣量。通過RS485通訊接口，可接入監控系統，實現遠方監控。
三、直流電源系統
智能高頻開關直流電源系統主要由交流配電單元、智能高頻開關電源模塊、主監控單元、直流饋出部分、硅堆降壓單元、閥控式鉛酸免維護蓄電池組等構成。是智能一體化電源重要組成部分，作為自動控制、動力、繼電保護、儀器儀表、信號、通信及事故照明的工作電源，是保證電網及發電廠安全運行的重要設備。
1）系統特點
●監控系統集散式設計，便于安裝、檢測；大屏幕液晶漢字顯示，界面友好豐富，任何故障都能發出聲光報警并存儲報警信息操作簡便。
●裝置電源由雙回交流提供，直流系統能實現電源自投互鎖，當常用交流電源失電時，備用交流電源自動投入。
●微機絕緣監測裝置具有自動監測直流系統母線電、絕緣和各分支路的絕緣及分布電容狀況的功能，并能實現選線功能。
●并聯綜合調壓技術，解決了硅鏈開路和DC/DC負載短路關機等所造成的直流系統斷電問題
●采用APFC有源功率因數校正電路，大大降低了電網諧波，提高了系統的效率。
●采用硬件低差自主均流技術，使系統具有理想的均流特性。
●高頻開關電源模塊并聯運行，N+1 冗余備份方式，完全熱插拔功能，便于檢修與維護。
●無主自動工作功能：當監控裝置出現故障或通訊網絡斷開，各裝置將進入無主工作狀態，完全按設定參數正常運行。
●網絡通訊功能：采用網絡通訊技術，對系統交流供電、充電過程、電池狀態、調壓狀態等，進行全過程實時監測、控制與顯示，實現遠方對電源系統遙測、遙信、遙控、遙調。
四、通信電源
滿足20A～200A電源容量要求，可應用于35～220KV變電站中的通信電源及小容量程控交換機、移動基站等場所。
電源系統 由 DC/DC 電源模塊將直流系統電壓(220V/110Vdc)變換成通信用直流電壓(48Vdc)。由DC/DC模塊、通信回路、監控裝置、開關量采集模塊組成，為通信設備提供電源。
1）系統特點
●超寬的輸入電壓范圍，適應惡劣的電網環境；
●全數字智能化控制，高可靠性和高集成度；
●熱插拔、在線維護，方便快捷；
●系統采用自主均流技術，提高了系統工作的穩定與可靠性。
●系統整流器采用智能風冷技術，冷卻效果好，故障率低，可靠性高。
●DC/DC電源內部采用隔離變壓器對進出兩側電壓進行電氣隔離；
●采用模塊化設計，N+1 熱備份配置；
●先進的電流控制模式和穩定可靠的電路拓?fù)浣Y(jié)構；
●輸出過欠壓、過流、短路、過熱保護；
五、智能中央信號屏
高壓供電系統發生故障或跳閘時，能及時地發出音響信號(電笛),并使用相應的光字牌閃光，即事故信號報警。發生預告信號時，能及時發出區別于事故音響的另一種音響信號(電鈴),并使用相應的光字牌閃光，即預告信號報警。在發電廠、變電站發生事故和預告信號時，通過中央信號器能快捷準確的得到告警提示。
智能信號報警器系統組成：主要包括電源單元、液晶主控單元、數據采集單元、抗干擾單元、光字牌顯示單元和電笛、電鈴等。
1）系統特點
光字牌顯示1~64路.報警時光字牌以燈亮顯示，并伴有響鈴或笛手動復歸：光字牌燈亮?xí)r具有保持功能報警返回光字牌滅掉靠復歸知能中央信號裝置復歸鍵進行復歸.自動復歸：報警時光字牌燈亮，當報警返回時，光字牌燈滅。
●采用開關電源，具有抗干擾性能好，適應能力強的特點。其工作電源為交直流220V或110V,功率小千30W; 光字牌采用+12V、<5mA的高效節能光字牌，從而大大降低了發電廠、變電站的直流負荷。
●在信號輸入部分采用了光電隔離技術，信號輸入電壓等級為DC5V~DC250V,取代繼電器，信號處理采用16位高性能微處理器，該處理器擁有強大處理能力和優秀的抗干擾能力，信號分辨率≤2ms。
●優秀的人機接口界面，全中文菜單，可顯示128條故障膂力，通過液晶顯示器和薄膜按鍵盤可以很方便地對系統的各種參數進行設置，對記錄的歷史故障信息進行瀏覽。
●通過端子直接和現場信號連接，中間無須繼電器轉換。對于每一個信號通道，根據現場要求的不同，可做多種的定義；可開放或屏蔽某一通道?？扇芜x常開或常閉節點有效，也可檢測一定頻率的脈沖信號；可選擇輸入信號的延時處理時間；可自行定義輸入信號的性質(即預警信號或事故信號);可自行定義報警音響(高音或低音);可自行定義報警音響采用手動消音或延時自動消音。
●與上位機通信口共有2個串口，通信為HS-485或RS232接口。
●遠傳以開關量方式向遠方發出無源接點信號，其接點容量為直流400V,0.1A。
●電笛、電鈴均采用24V電源供電，延長電笛、電鈴的使用壽命，減少因電笛、電鈴音響時產生的沖擊負荷。
●單機信號容量1路--64路可任意組合，滿足用戶所需容量要求。
